Vysoká přesnost: Integrace dat 3D plánu do skutečného terénu
Rozšířená realita s Trimble SiteVision
Trimble SiteVision

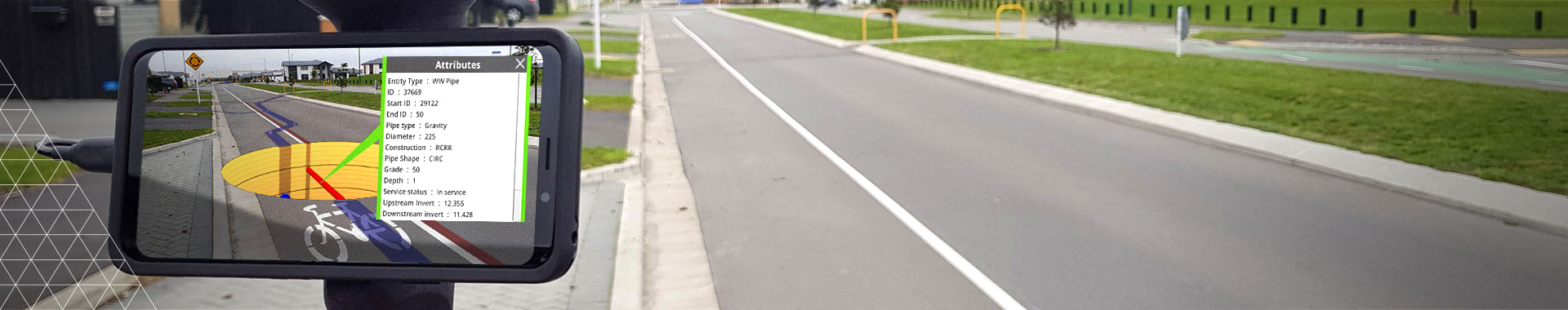

Systém rozšířené reality od společnosti Trimble: Integrace modelů terénu do reálného prostředí s vysokou přesností
S aplikací Trimble SiteVision mohou projektanti, stavbyvedoucí a pracovníci na stavbě začlenit digitální modely terénu a plánování do skutečného terénu a situace na staveništi. Systém rozšířené reality využívá přijímač GNSS Trimble Catalyst-soft v kombinaci s technologií Google ARCore k vytvoření vysoce přesné virtuální reprezentace 3D modelů v reálném terénu.
Trimble SiteVision je k dispozici také pro Windows s kontrolery TSC7 nebo T7 ve spojení s anténou GNSS SPS986 s kompenzací náklonu.
SiteVision verze 2.0 - Nové funkce
V rámci rozšíření funkce "Měřicí body" mohou nyní uživatelé přiřazovat měřeným bodům symboly. Tato funkce pomáhá vizualizovat stavební koncepty v terénu. Například geodet nebo architekt na staveništi si může pomocí symbolů vizualizovat různé body, aby si udělal představu o tom, jak návrh zapadá do daného místa, nebo aby předem identifikoval potenciální problémy.
Tato funkce je užitečná například při zakládání staveniště a plánování logistiky na staveništi. Modelové symboly lze použít například k vizualizaci naváděcích systémů pro staveništní dopravu, jako jsou kůly, kužely, značky nebo infrastruktura, jako jsou stožáry, lucerny apod. Kromě toho lze symboly otáčet a vytvářet tak specifickou perspektivu.
Standardní knihovna modelů je součástí aplikace SiteVision. Uživatel si může stáhnout další symboly z 3D galerie v aplikaci SketchUp nebo si v ní vytvořit vlastní symboly.
Uživatelé nyní mohou měřit čáry a plochy ve vodorovném i svislém směru. Aplikace SiteVision také umožňuje uživateli určit celkovou délku polygonu. Dále se vypočítá plocha vzniklá spojením těchto bodů.
Tato aplikace může být užitečná například pro určení délky hranic vozovky a stanovení potřebných ploch, pro výpočet dopravních ploch nebo ploch svislých stěn staveb.

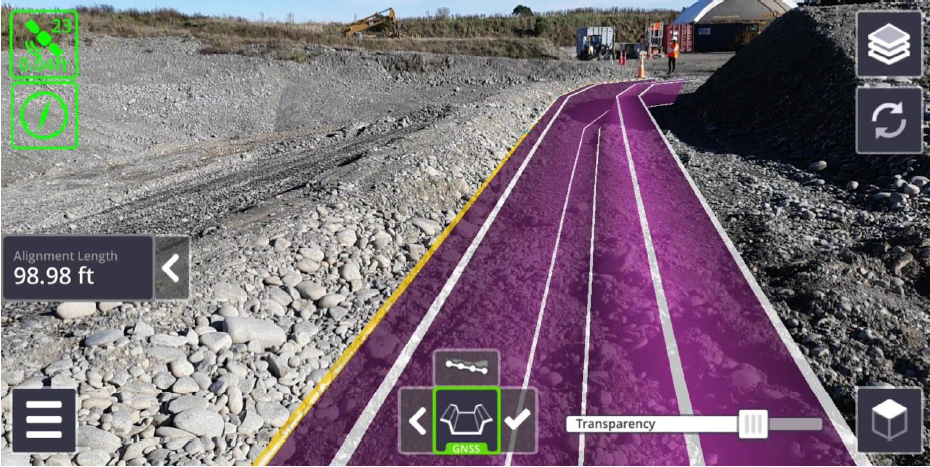

Pomocí této aplikace může uživatel v terénu vytvářet profily výkopů, silnic, hrází nebo výkopů a generovat datový model.
Uživatel pak může model vizualizovat v reálném prostředí. Formát souboru je kompatibilní se softwarem Trimble Earthworks a lze jej pro stroj převést pomocí softwaru File Flipper.
Příkladem této aplikace je návrh výkopu pro přeložení potrubí od navrhované budovy se stávající kanalizací nebo vytvoření hráze pro stávající nádrž na dešťovou vodu.
Tato nová aplikace umožňuje uživateli vytvářet vodorovné i šikmé rovné plochy. Díky této funkci lze přímo na místě vytvářet konstrukce stavebních desek nebo ploch s příčným sklonem pro vyrovnání a přizpůsobit je prostředí. Podobně jako aplikace Infield Design je návrh kompatibilní pro použití na strojích Trimble Earthworks.
Pomocí "Správce vrstev" lze vrstvy výkresu zobrazovat jednotlivě po vrstvách nebo je kombinovat. Tímto způsobem lze prvky zobrazovat jednotlivě a vrstvit je na sebe podle potřeby uživatele.
3D modely terénních tvarů nebo struktur se spolu s kamerovými záběry skutečné situace zobrazují na obrazovce realisticky a přesně. Projektanti, zákazníci a strojníci mohou porovnat modely se skutečným stavem, odvodit postup výstavby nebo rozpoznat možné problémy a včas je zohlednit v plánech.
Díky systému SiteVision mohou uživatelé a zákazníci porozumět novým stavbám, stávající podzemní infrastruktuře nebo budoucímu tvaru povrchu terénu, aniž by museli interpretovat výkresy nebo mapy. Stávající terén a vložené modely lze prohlížet z libovolného úhlu a polohy. Díky rozšířené realitě se plány stávají skutečnými ve spojení s existujícím prostředím.
Trimble SiteVision nabízí jedinečné výhody:
- Podívejte se na to, co nevidíte: Kde se nachází stávající podzemní infrastruktura?
- Pohled do budoucnosti: Jak vypadá nová budova ve srovnání se stávajícím okolím?
- Prostorové vidění: Jak mohu snadno interpretovat 3D data?
- Zlepšete porozumění: navrhujte své návrhy na místě s ohledem na to, kde se vyskytují konstrukční detaily.
- Sdílení plánů navržených na místě pomocí aplikace Trimble Connected Site pro sdílení s týmem.
Aplikace
Zapojení zákazníků
Vaši zákazníci snáze pochopí vaše plány, pokud je vysvětlíte již pomocí 3D dat v zobrazení rozšířené reality. To usnadňuje diskusi o navrhovaných návrzích nebo změnách a předchází nedorozuměním.
Plánování výstavby silnic
Jak plánovaná silnice ovlivní okolí? Pomocí aplikace SiteVision si můžete představit design, parametry křižovatek a chodníků a jejich dopad na okolí.
Kontrola při postupu výstavby
Jak probíhá stavba na místě? Pomocí SiteVision můžete vizualizovat plánované práce, provádět kontroly.
Vizualizace podzemní infrastruktury
Kde je stávající infrastruktura, kterou nevidím? Pomocí SiteVision můžete mapovat podzemní, a tedy neviditelnou infrastrukturu. Vizualizace umístění, velikosti a vlastností podzemní infrastruktury, jako jsou vodovodní, elektrické, plynové a telekomunikační vedení.
Vizualizace budov
Jak vypadá nová budova ve srovnání s tou stávající? Pomocí SiteVision můžete vizualizovat pozemní stavby a infrastrukturu, jako jsou křižovatky, mosty, tunely a budovy.
Krajinná architektura
Jak můj návrh zapadá do stávajícího prostředí? Pomocí aplikace Sitevision můžete vizualizovat návrhy krajiny a struktur ve stávajícím prostředí.
Integrovatelné s
Trimble Connected Site
Connected Site je platforma společnosti Trimble pro řízení a digitální propojení stavebních procesů a všech účastníků od plánování až po realizaci. Rozhraní s předními systémy BIM umožňují plánování a výstavbu podle zásad BIM.
Číst dále »
Trimble Business Center
Výkonné moduly vám pomohou snadno a rychle vytvářet přesné integrované 3D modely pro projekty pozemního stavitelství a silniční výstavby. Lépe se rozhodujte, omezte nákladné chyby a zvyšte efektivitu v kanceláři i na staveništi.
Číst dále »
Trimble Siteworks
Software Siteworks pro terénní práce je ideálním nástrojem pro mistry, předáky, stavbyvedoucí a geodety pro průzkum stavu, vytyčování, určování hmot, výpočty ploch a kontrolu dlažby a tloušťky vrstev.
Číst dále »
