Nivelační systémy pro Dozery

Instalace přípravy nivelačního systému umožňují v případě potřeby rozšířit dozery o systém Earthworks nebo GCS900 3D. Využijte instalace přípravy k flexibilnímu využití vlastního strojového parku nebo k tomu, abyste mohli nabízet vlastní stroje v různých variantách.

Využití

Příprava nivelace je vhodná zejména pro:

• Pronajaté stroje
• Flexibilní použití ve vlastním strojovém parku

Earthworks

Kromě výhod 3D systému nabízí Earthworks volitelnou automatizaci dozeru pro dosažení nejvyšší přesnosti a výrazného zvýšení produktivity.

Systém GCS900 3D

Systém GCS900 umožňuje pracovat rychleji, levněji a přesněji. Požadovaný tvar terénu je vytvořen v jedné operaci, zcela odpadá klasická geodetická práce a případné předělávky

Komponenty

• Základní kabeláž specifická pro daný stroj
• Držáky a konzoly
• Sloupy (možnost bez sloupů u systému Earthworks)
• Senzory náklonu (AS450, 460, 400, RS 400 nebo Earthworks EC520, GS520 a SNM 410).

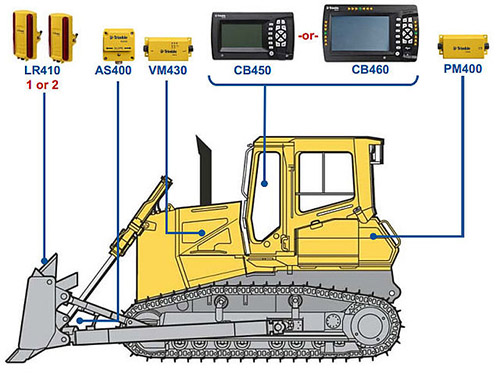

Systém GCS900 2D je mimořádně flexibilní systém pro kontrolu sklonu a výšky. Umožňuje referenci výšky pomocí laseru nebo ultrazvuku, stejně jako ovládání sklonu pomocí senzoru příčného sklonu nebo řešení se dvěma stožáry.

2D systém GCS900 lze rozšířit na 3D systém.

Využití

2D nivelační systém je vhodný zejména pro nivelační práce, při kterých se vytvářejí jednoduché terénní tvary.

• Výstavba silnic
• Údržba silnic
• Těžební průmysl
• Výkopy a násypy
• Zemědělství a lesnictví

Základní řešení s automatickým příčným sklonem

V řídicí jednotce se zvolí požadovaný příčný sklon, zatímco snímač sklonu radlice udává skutečný sklon radlice. Na základě porovnání řídicí jednotka automaticky ovládá hydraulické ventily stroje.

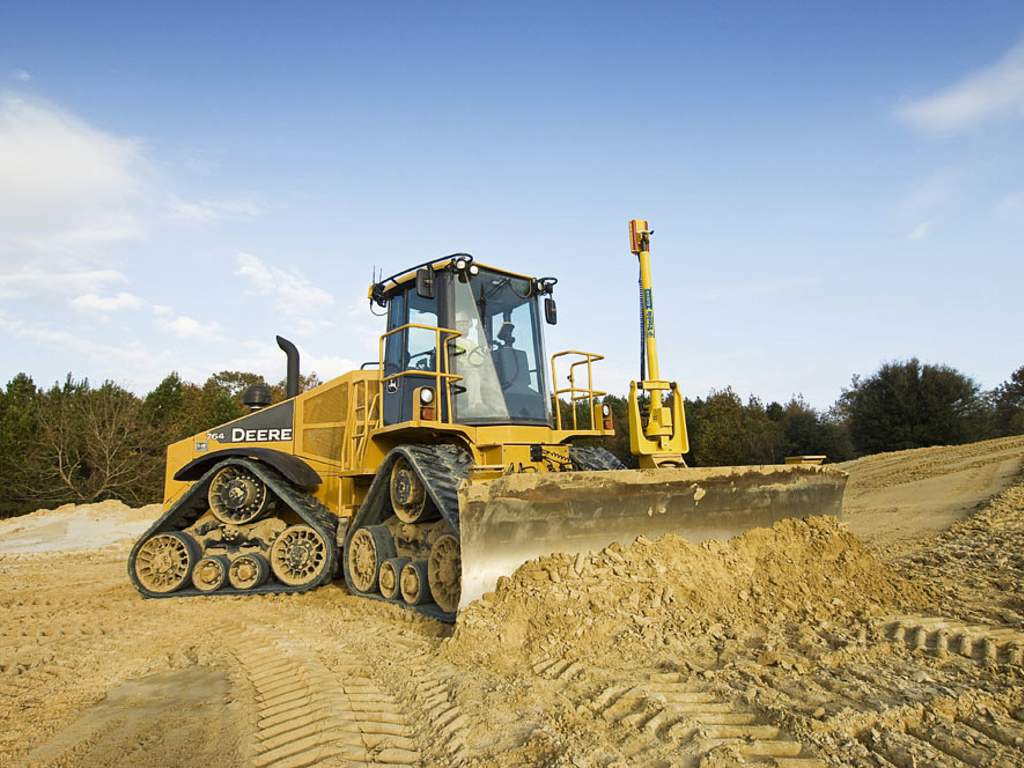

Řízení pomocí laseru

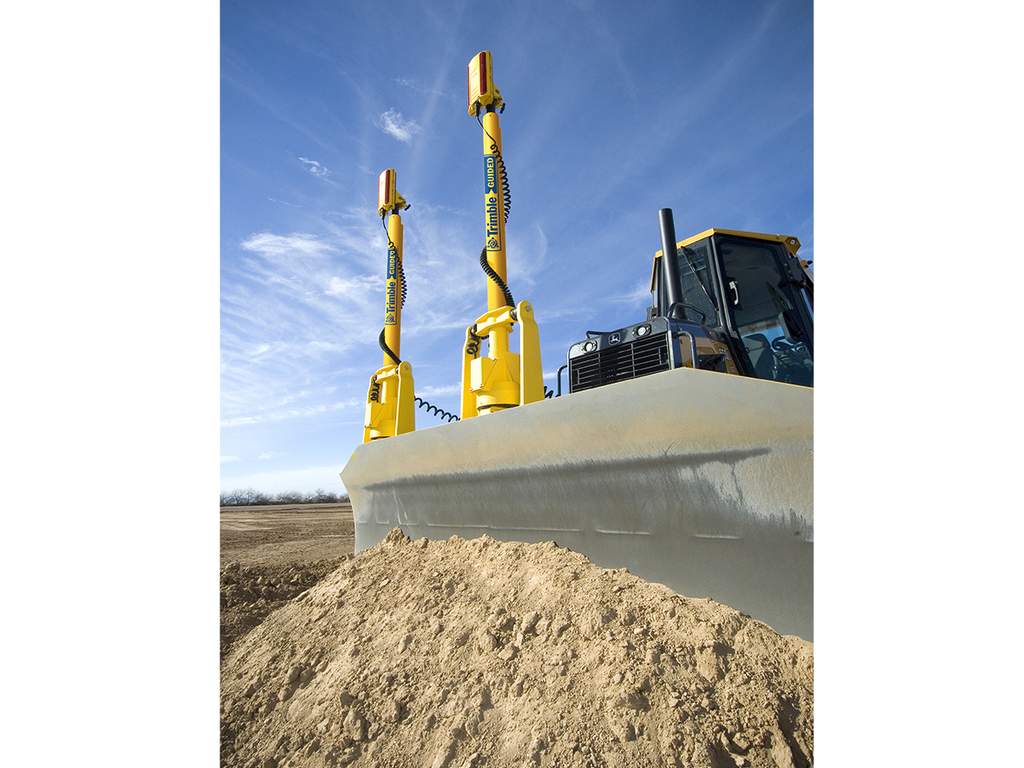

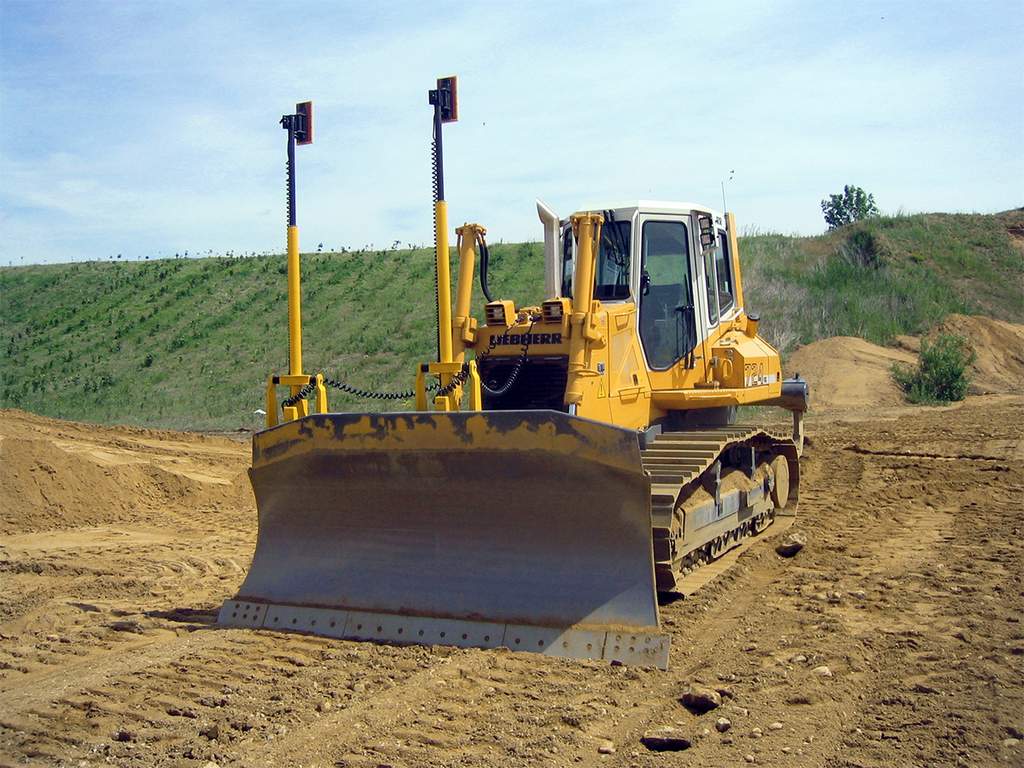

Dvouosý laser nastavuje požadovanou úroveň, zatímco dva laserové přijímače na radlici trvale ukazují skutečnou výšku nebo skutečný náklon. Na základě těchto hodnot se hydraulika stroje automaticky zvyšuje/snižuje.

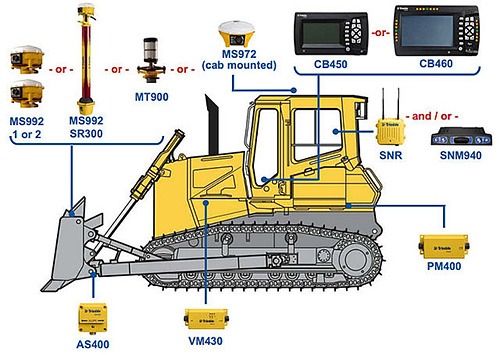

Integrace nivelačního systému umožňuje spolehlivou práci na stavbách bez nutnosti geodetického vytyčení. Nivelace nabízí flexibilitu při zemních pracích s vysokou přesností a stálou kontrolou polohy a výšky. Řídicí systém neustále porovnává polohu břitu radlice s modelem terénu a zobrazuje obsluze polohu, výšku a příčný sklon i všechny další informace. Model GCS900 je volitelně k dispozici s automatickým řízením radlice.



Požadovaný tvar terénu se vytvoří zpravidla v jedné operaci. Zcela tak odpadá klasické geodetické vytyčení, pomalé přibližování k požadovanému tvaru a případné předělávky.

GradeMax-Plus

Díky technologii GradeMax Plus a integraci inerciálního snímače je možné nivelaci provádět obzvláště rychle. GradeMax Plus automaticky detekuje změny rychlosti a směru a je vhodný pro složité a obtížné povrchy.

Využití

3D systém je vhodný zejména pro zemní práce, při kterých se vytvářejí jednoduché i složité terénní tvary.

• Výstavba komunikací
• Údržba komunikací
• Těžební průmysl
• Výstavba hal
• Parkoviště
• Výkopy a náspy
• Zemědělství a lesnictví



Single GNSS

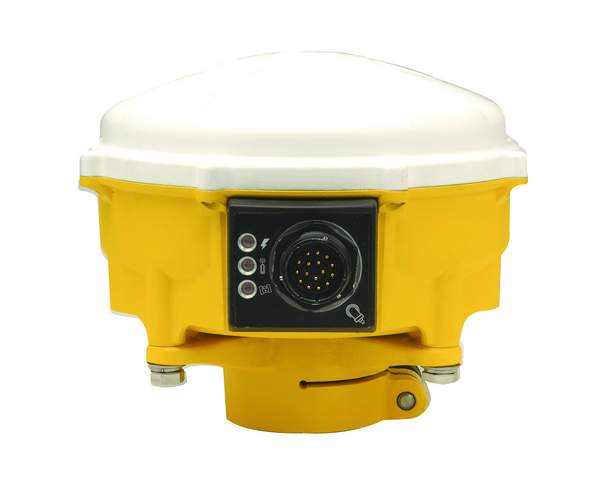

GNSS Přijímač MS995 trvale měří trojrozměrnou polohu radlice s přesností ±2,5 cm. Řídicí jednotka v kabině strojníka trvale porovnává skutečnou výšku s požadovanou výškou digitálního modelu terénu.

Duální GNSS

Duální GNSS nivelace vypočítává vysoce přesný prostorový vektor mezi oběma GNSS přijímači, což umožňuje rychlejší a přesnější řízení příčného sklonu a výšky radlice. Automatické ovládání radlice se provádí ze stoje bez nutnosti náročného řízení.

Univerzální totální stanice

Určování polohy pomocí totální stanice zaručuje nejvyšší přesnost při úpravách terénu a pokládce materiálu a lze ji použít tam, kde není možný nebo rušený satelitní příjem (městská zástavba, stínění vysokými stromy, tunely, příkopy, hory apod.). Totální stanice UTS trvale měří výšku radlice s přesností až ±5 mm.

GNSS systém bez sloupů

Platforma pro řízení strojů Trimble Earthworks pro dozery umožňuje větší pracovní zátěž v kratším čase s nejvyšší přesností. Díky montáži satelitních přijímačů na střechu má obsluha vždy volný výhled. Při práci ve stísněných prostorách mu navíc nebrání sloupy a neomezují ho v pohybu radlice směrem nahoru. Díky nové konfiguraci jsou nyní přijímače lépe chráněny a při výměně stroje je lze mnohem snadněji vyjmout a znovu nainstalovat.

Řízení pomocí UTS pro nejvyšší přesnost

Díky řízení stroje pomocí univerzální totální stanice lze práce provádět přesněji, a to především v oblastech, kde není satelitní příjem nebo není ideální výhled na oblohu kvůli vegetaci, horám nebo budovám. Řízení UTS nabízí také některé užitečné funkce pro sledování stroje. Řidič je upozorněn, když je výhled na hranol zakrytý, přesnost UTS již není dostatečná nebo použití UTS již není účelné z důvodu překročení maximální vzdálenosti. V takovém případě může řidič přepnout na jinou, bližší UTS a pokračovat v práci bez přerušení práce. Tato funkce je užitečná zejména na větších staveništích, kde se pracuje na větší vzdálenosti nebo kde je viditelnost na UTS přerušena kvůli tvaru terénu nebo v tunelech. Konfigurace UTS podporuje práci s 6cestnou radlicí v aktuální verzi.

Intuitivní software, odolný hardware

Aplikace Trimble Earthworks Grade Control běží na novém 10palcovém (25,7cm) dotykovém displeji Trimble TD520 se systémem Android. Software byl vyvinut ve spolupráci s uživateli nivelačních systémů strojů po celém světě. Výsledkem je uživatelsky optimalizované rozhraní, které umožňuje obsluze maximalizovat výkon stroje.

Nivelační systémy s aplikací Earthworks se snadno naučíte za chodu. Aplikace nabízí barevnou 3D grafiku, přirozené interakce, ovládání gesty a intuitivní funkce, které se lze jednoduše naučit. Díky volitelným a konfigurovatelným pohledům lze rozhraní optimálně přizpůsobit požadavkům obsluhy.  Uživatel si může vybrat pohledy, se kterými se mu nejlépe pracuje a dosahuje nejvyšší produktivity.

Earthworks pro dozer - automatika

Earthworks pro dozery je plně automatizovaný 3D nivelační systém. Trimble Earthworks pro dozery poskytuje plně automatizované řízení podélného a příčného sklonu radlice. Obsluha se musí starat pouze o rozmístění materiálu a může pracovat s vysokou přesností. Požadovaný tvar terénu se pak vytvoří v jedné operaci. Zcela tak odpadá klasické vyměřování, pomalé přibližování ke konečnému tvaru a předělávky.

Modernizace

Zemní práce a automatické ovládání radlice lze také dodatečně namontovat na stávající stroje.

Využití

3D systém je vhodný zejména pro nivelační práce, při kterých se vytvářejí složité terénní tvary.

• Výstavba silnic
• Údržba komunikací
• Těžební průmysl
• Výstavba hal
• Parkoviště
• Výkopy a náspy
• Zemědělství a lesnictví

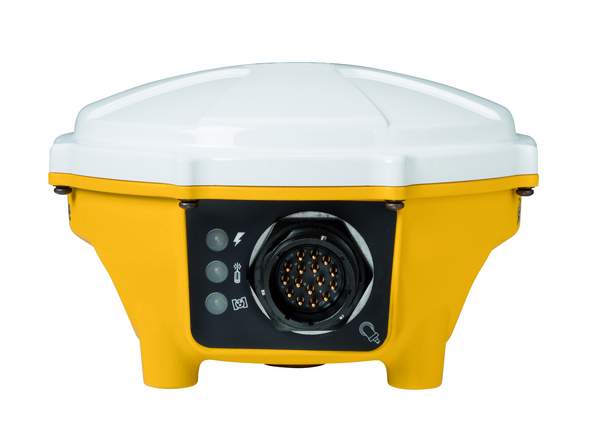

Přijímač MS955 je navržen jako modulární systém GNSS. Systém se skládá z antény pro příjem satelitů a řídící jednotky MS955 pro určování polohy ze satelitních signálů.

Vysoce kvalitní řídící jednotka je trvale instalována na stroji a připojena k řídicímu systému. Přijímač je tedy chráněn uvnitř stroje, pouze anténa je namontována na vnější straně stroje.

Díky kombinaci přijímačů GNSS Trimble MS955 a antén pro řízení strojů Trimble Zephyr Model3 Rugged nabízí systém Trimble Earthworks další možnost instalace.

Pro mnoho modelů strojů je již k dispozici pevná instalační sada nivelačního systému GNSS. Zda je tato možnost doporučena i pro vaše účely a stroje, můžete snadno zjistit při kontaktování techniků společnosti SITECH.
