Trimble Earthworks pro Grejdry

Produktivnější práce s novou generací nivelačních systémů

Nivealční systémy pro grejdry

Nivelační systémy Trimble  pro stavební stroje nabízejí flexibilitu s nejvyšší přesností a stálou kontrolou polohy a výšky. Pracujte s vaším grejdrem produktivněji a efektivněji při zemních pracích pomocí technologií Trimble.

Naše systémy lze nastavit pro všechny výrobce grejdrů.

Systém GCS900 2D je mimořádně flexibilní systém pro kontrolu sklonu radlice vůči sklonu terénu. Na graderu jej lze použít ve třech různých konfiguracích, které zvyšují produktivitu graderu. Zvyšuje se plošný výkon a lze ušetřit na vytyčování, pracovní síle a nákladech na stroji.

Modulární konstrukce umožňuje v případě potřeby rozšířit 2D ovládání na 3D systém GPS nebo UTS.

Aplikace

2D systém je vhodný zejména pro:

  • Výstavba a oprava silnic
  • Těžební průmysl
  • Svahování
  • Příkopy a náspy
  • Zemědělství a lesnictví

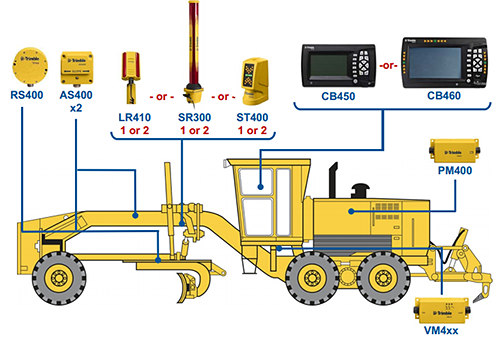

Komponenty

Konfigurace

Základy systému

V řídicí jednotce se předem zvolí požadovaný příčný sklon, snímače poskytují trvalé aktuální hodnoty a řídicí jednotka je porovnává s přednastavenými cílovými hodnotami. Diferenční hodnoty se používají k přímému ovládání ventilů pístnic.

Ultrazvuk

Při vytváření jemného podkladu s existujícími referenčními výškami je referenční výška určena ultrazvukovým senzorem.

Požadovaný příčný sklon je předem zvolen v řídicí jednotce, takže se výška a příčný sklon mění automaticky během průjezdu.

Řízení laserem

Dva laserové přijímače na radlici určují skutečnou výšku a skutečný sklon. Rozdíly jsou převedeny na elektrické signály a vedou k automatickému zvedání a spouštění radlice.

Přesnost systému je ±5 mm, tj. ±10 mm na břitu radlice. Laserové ovládání je vhodné zejména pro použití v plošné výstavbě.  Se sklonovým laserem řady Trimble GL lze dosáhnout pracovního dosahu přibližně 400 m.


Odesláním kontaktního formuláře souhlasíte s tím, že Vaše osobní údaje budou použity ke zpracování Vaší žádosti (další informace a pokyny najdete v Zásadách ochrany osobních údajů).



Všechna pole označená * jsou povinná.



Řada produktů GCS900 nabízí maximální flexibilitu a výkon. Modulární konstrukce umožňuje začít s jednoduchým 2D ovladačem a v případě potřeby jej rozšířit na 3D systém GPS nebo UTS.

Integrace polohovací technologie umožňuje spolehlivou práci v prostředí téměř bez geodetických prací. Řídicí jednotka nabízí flexibilitu při zemních pracích s vysokou přesností a stálou kontrolou polohy a výšky. Řídicí systém neustále porovnává polohu břitu radlice s modelem terénu a zobrazuje obsluze polohu, výšku a příčný sklon i všechny další informace. Systém GCS900 3D je volitelně k dispozici s automatickým řízením radlice.

Projektovaný tvar terénu se vytvoří v jedné operaci. Zcela odpadá klasické vyměřování, pomalé přibližování ke konečnému tvaru a přepracování.

Aplikace

3D systém je vhodný zejména pro složité terénní obrysy.

  • Křivky
  • Klotoidy
  • Výšky
  • Zkreslení
  • Změny sklonu

Konfigurace

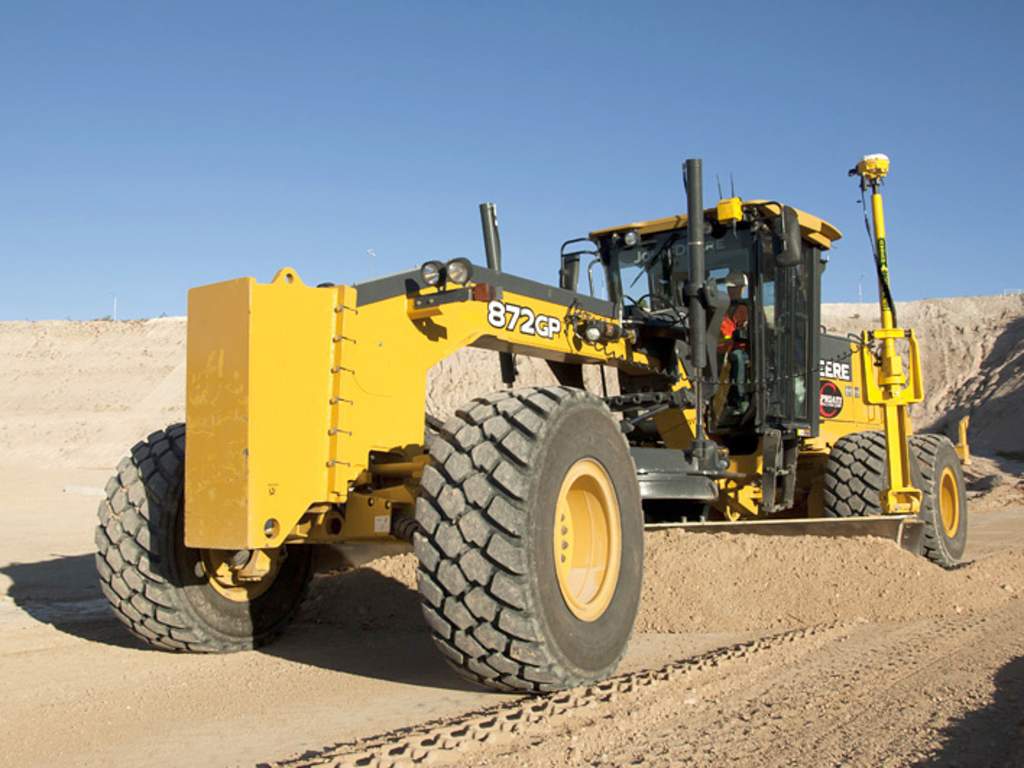

Single GNSS

Trvale měří výšku, polohu a sklon radlice a porovnává ji s cílovou výškou digitálního modelu terénu.

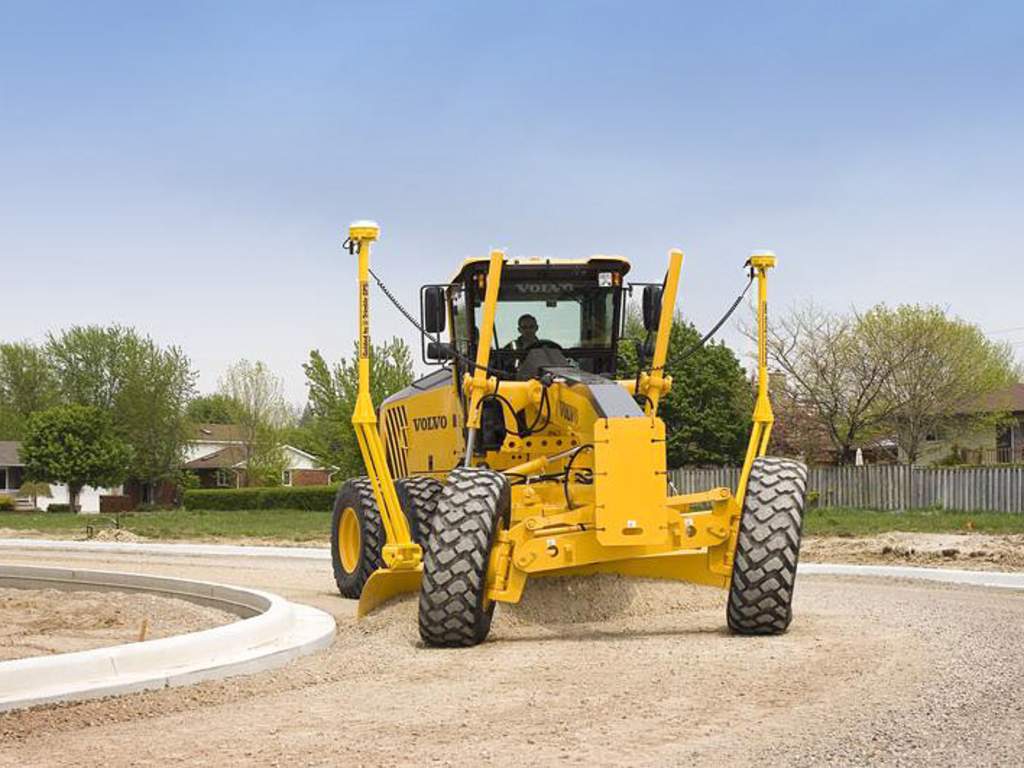

Dualní GNSS

Měří přesnou polohu a sklon  radlice pro vytváření složitých terénních povrchů.

Totální Stanice

Určování polohy pomocí totální stanice zaručuje nejvyšší přesnost při povrchové kontrole a pokládce materiálu a lze ji použít tam, kde není možný nebo je rušivý satelitní příjem (vnitroměstské lokality, stínění vysokými stromy, tunely, rokle, hory apod.).

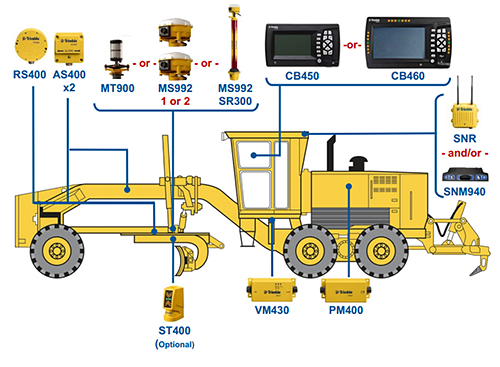

Komponenty


Odesláním kontaktního formuláře souhlasíte s tím, že Vaše osobní údaje budou použity ke zpracování Vaší žádosti (další informace a pokyny najdete v Zásadách ochrany osobních údajů).



Všechna pole označená * jsou povinná.

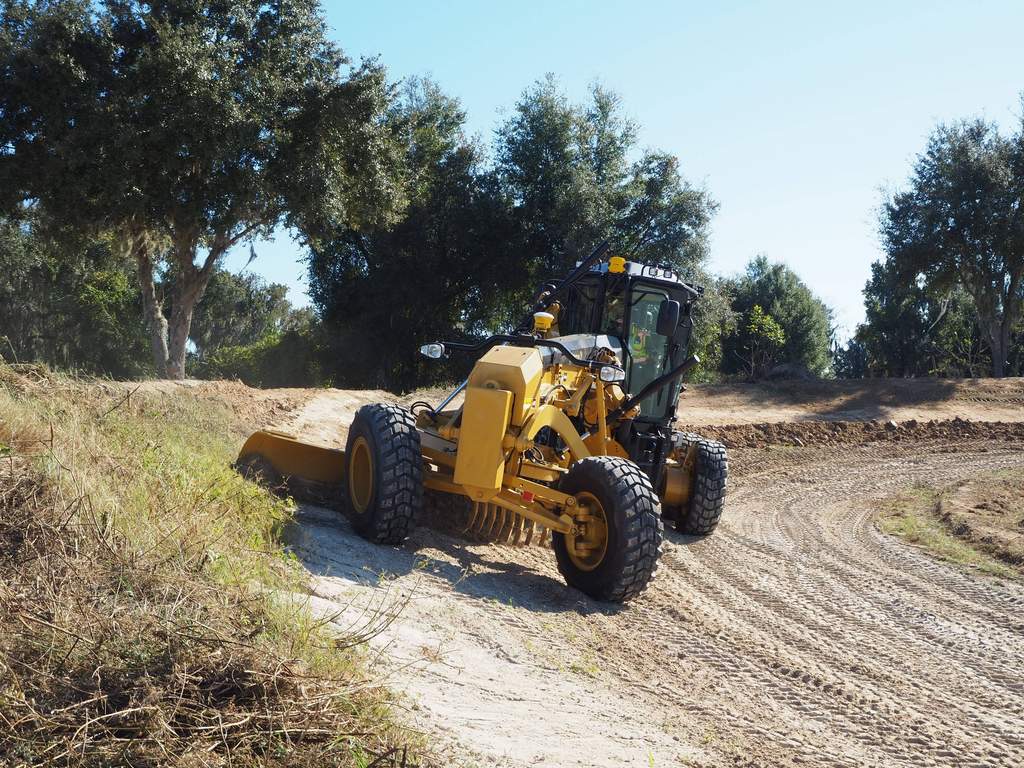

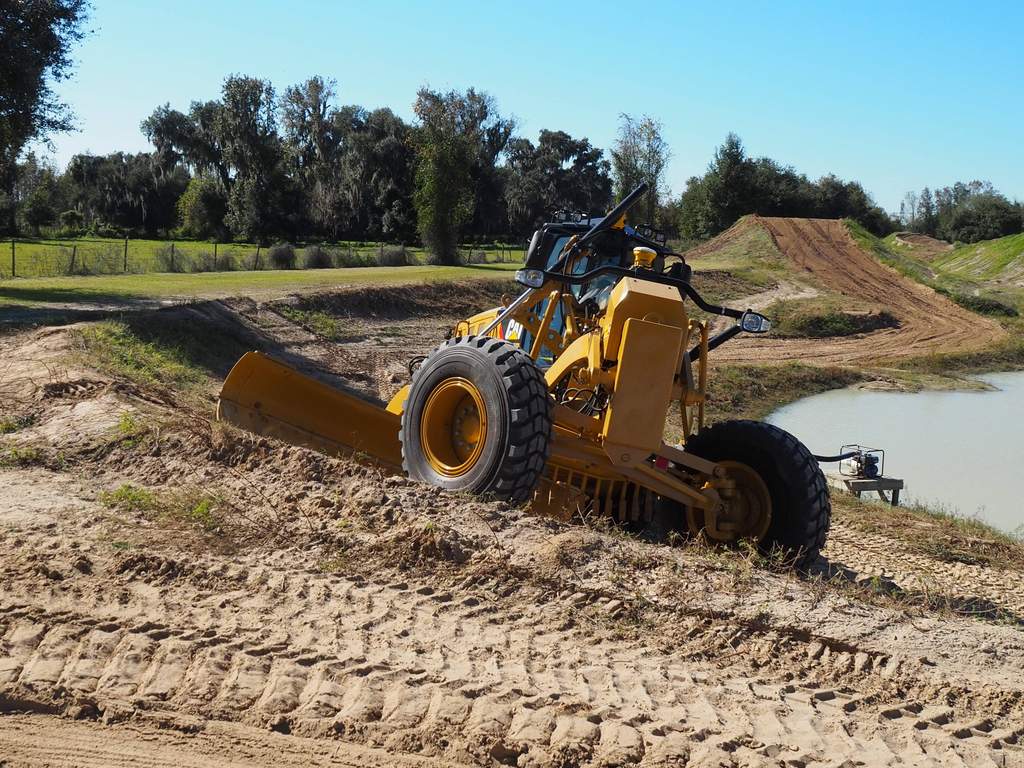

Earthworks pro grejdry je řídicí systém stroje, který se velmi snadno používá a pracuje rychleji a přesněji než dříve. Zařízení s duálním GNSS a novými senzory IMU umožňuje vysokou pracovní rychlost s velmi vysokou přesností. Alternativně je možné navádění pomocí UTS. Výhodou této varianty je milimetrová přesnost pro jemnou nivelaci a práce v oblastech, kde není možný žádný nebo je omezený satelitní příjem. Pro maximální volnost pohybu na strmých svazích nebo pro vytváření složitých tvarů terénu je podporováno 3D GNSS řízení grejdrů bez stožárů. Za tímto účelem je jeden přijímač instalován na kabině a jeden na přední straně stroje.

Odolný Hardware

Trimble Earthworks pro grejdry používá stejné hardwarové komponenty pro snímání, ovládání a příjem GNSS jako ovládání bagru nebo dozeru. Nové citlivé senzory s inerciální měřicí jednotkou (IMU) v kombinaci s řízením GNSS zajišťují vyšší přesnost a stabilitu, zejména při práci s jemnou frakcí. Řidič ovládá systém prostřednictvím nové a snadno naučitelné aplikace Earthworks. Ovládá se prostřednictvím přenosného 10palcového dotykového displeje Trimble TD520 se systémem Android.

Intuitivní Software

Aplikace nabízí barevnou 3D grafiku, přirozené interakce, ovládání gesty a intuitivně naučitelné funkce. Díky volně volitelným a konfigurovatelným pohledům lze rozhraní optimálně přizpůsobit požadavkům strojníka. Uživatel si může vybrat perspektivy, se kterými se mu nejlépe pracuje a dosahuje nejvyšší produktivity. Zemní práce s aplikací se lze snadno naučit za běhu. Uživatelsky orientované rozhraní se ovládá intuitivně, umožňuje vyšší pracovní rychlost, a tím i vyšší produktivitu graderu.

Zemní práce jsou nyní k dispozici pro všechny zemní stroje

Po přidání motorových grejdrů do platformy Earthworks jsou nyní všechny typy zemních strojů podporovány novou generací řízení strojů. Dodavatelé nyní mohou používat systém Earthworks pro celý svůj vozový park zemních strojů a dosáhnout významných přínosů v oblasti produktivity. Kromě toho využívají výhod přenositelnosti jednotlivých komponent Earthworks mezi různými typy strojů.

Aplikace

3D systém je vhodný zejména pro složité terénní obrysy, jako jsou:

  • Křivky
  • Klotoidy
  • Výšky
  • Zkreslení
  • Změny sklonu

Komponenty

Řídící jednotka EC520

Řídící jednotka EC520

Výpočetní jednotka je oddělena od displeje, ale je stále nainstalována v počítači. Ovládání a konfigurace se provádí prostřednictvím aplikace Earthworks na displeji TD520 se systémem Android a horní snímač vozíku GS520 je integrován přímo do EC520. Interní paměť o velikosti 4 GB poskytuje dostatečnou kapacitu pro data a digitální modely pro stroje. Potřebné aktualizace softwaru se pohodlně instalují prostřednictvím aplikace Eartwhorks v zařízení TD520.

Dotykový displej s OS Android TD520

Dotykový displej s OS Android TD520

TD520 s dotykovým displejem a operačním systémem Android 6 má 16 GB interní paměti. Dotykový displej s úhlopříčkou 10,1" a rozlišením 1920 x 1200 pixelů je velmi dobře čitelný i na denním světle a je o 15 % větší než u modelu CB460. Použité sklo Gorilla Glass a odolný ochranný kryt poskytují nejlepší možnou ochranu.Na zadní straně TD520 je 8pinový konektor a napájení je externí. Na zařízení TD520 je poskytována roční záruka na hardware.

Senzor GS520

Senzor GS520

GS520 je nově vyvinutý, rychlý a stabilní šestiosý gyroskopický senzor s výstupní frekvencí 100 Hz. Lze jej namontovat v libovolné orientaci a je přibližně o 1/3 menší než AS450. GS520 je vyhřívaný a lze jej používat ve vodě až do hloubky 1 m, dokonce ani zatloukání není pro GS520 žádný problém. Na senzoru je umístěna přípojka M12 a napájení je přes 9V - 32V DC. Stejný snímač GS520 se používá ve všech typech strojů (rypadla, dozery, grejdry atd.).


Odesláním kontaktního formuláře souhlasíte s tím, že Vaše osobní údaje budou použity ke zpracování Vaší žádosti (další informace a pokyny najdete v Zásadách ochrany osobních údajů).



Všechna pole označená * jsou povinná.



Trimble Přijímač GNSS

Přijímače GNSS od společnosti Trimble umožňují přesné určení polohy a přesnou implementaci modelů terénu.

Der Maschinenempfänger MS975 ist der kostengünstige GNSS-Empfänger für die hochpräzise Maschinenpositionierung zur Montage auf der Fahrerkabine. Der MS975 weist die identischen technischen Merkmale auf wie der Maschinenempfänger MS995, ist allerdings für die Montage auf einem Werkzeug nicht geeignet.


Odesláním kontaktního formuláře souhlasíte s tím, že Vaše osobní údaje budou použity ke zpracování Vaší žádosti (další informace a pokyny najdete v Zásadách ochrany osobních údajů).



Všechna pole označená * jsou povinná.



Der Maschinenempfänger MS995 ist durch seinen besonders hohen Vibrationsschutz vor Schlägen und Schwingungen geschützt und für den Einsatz auf dem Maschinenwerkzeug von Raupen und Gradern konzipiert.

Der MS995 verfolgt die neuesten GPS- und GLONASS-Signale und verfügt über die aktuelle Trimble Technik zur Verarbeitung von RTK-Daten. Sie bietet schnellere Systeminitialisierungszeiten bei Verlust des Satellitenverbindung sowie einen verbesserten Empfang in der Nähe von Abdeckungen durch die kombinierte GPS- und GLONASS-Positionierung.


Odesláním kontaktního formuláře souhlasíte s tím, že Vaše osobní údaje budou použity ke zpracování Vaší žádosti (další informace a pokyny najdete v Zásadách ochrany osobních údajů).



Všechna pole označená * jsou povinná.



Der Maschinenempfänger MS955 ist als modulares GNSS-System konzipiert. Das System besteht aus der Antenne für den Satellitenempfang und der Recheneinheit MS955 zur Ermittlung der Position aus den Satellitensignalen.

Die hochwertige Rechnereinheit wird fest auf der Maschine installiert und mit dem Steuerungssystem verbunden. Der Empfänger ist somit in der Maschine geschützt, nur die Antenne wird außen an der Maschine montiert.

Mit der Kombination aus Trimble MS955 GNSS-Empfängern und den Trimble Zephyr Model3 Rugged Maschinensteuerungsantennen bietet das Trimble Earthworks System eine weitere Option der Installation.

Die Variante des Festeinbaus der GNSS-Maschinensteuerung ist bereits für viele Maschinenmodelle verfügbar. Ob diese Option auch für ihre Ansprüche und Maschinen empfehlenswert ist, lässt sich in einem Gespräch mit ihrem SITECH-Ansprechpartner schnell herausfinden.


Odesláním kontaktního formuláře souhlasíte s tím, že Vaše osobní údaje budou použity ke zpracování Vaší žádosti (další informace a pokyny najdete v Zásadách ochrany osobních údajů).



Všechna pole označená * jsou povinná.



Integrovatelné s

Trimble WorksManager

Trimble WorksManager je nová cloudová platforma společnosti Trimble pro efektivní správu dat a strojů. Integruje systémy Trimble Earthworks, Siteworks, Business Center, GCS900 a SCS900.
Číst dále »

VisionLink

VisionLink vám dává neustálou kontrolu nad vaším projektem. 2D a 3D monitorování projektu vám poskytne informace o stavu každého stroje na staveništi i mimo něj v reálném čase, což vám umožní rychle řešit problémy a přesně plánovat dokončení.
Číst dále »

Trimble Business Center

Výkonné moduly vám pomohou snadno a rychle vytvářet přesné integrované 3D modely pro projekty pozemního stavitelství a silniční výstavby. Lépe se rozhodujte, omezte nákladné chyby a zvyšte efektivitu v kanceláři i na staveništi.
Číst dále »

Trimble WorksOS

Díky platformě pro řízení projektů má stavební dozor a projektoví manažeři možnost sledovat průběh výstavby v reálném čase v porovnání s projektem v jediné aplikaci. Vedoucí stavebních prací vidí produktivitu strojů ve 3D a mohou optimalizovat efektivitu práce na staveništi.
Číst dále »
