Trimble Earthworks pro rypadla

Produktivnější práce s novou generací řízení strojů

Nivelační systémy pro rypadla

3D-Systém Trimble Earthworks

Zvyšte výkonnost Vašeho rypadla při výkopových pracích pomocí technologií od společnosti Trimble. Pracujte chytře, rychleji a s jistotou vyššího zisku díky vysoce produktivnímu, integrovanému a inovativnímu ovládání rýpadel. Nivelační sytémy eliminují chybovost při dosažení projektovaného tvaru terénu , čímž urychlíte stavební práce. Začlenění technologie určení polohy stroje umožňuje provádět přesnou práci rovnou prakticky bez vytyčování. Platforma pro řízení strojů Trimble Earthworks pro rýpadla umožňuje větší pracovní zátěž v kratším čase. Software je založen na operačním systému Android , je velmi intuitivní a  uživatelsky snadno ovladatelný.

Intuitivní Software, odolný Hardware

Aplikace Trimble Earthworks Grade Control běží na novém 10palcovém (25,7 cm) dotykovém displeji Trimble TD520 se systémem Android. Software byl vyvinut ve spolupráci s uživateli řídicích systémů strojů po celém světě. Výsledkem je uživatelsky optimalizované rozhraní, které umožňuje obsluze maximalizovat výkonnost strojů.

Earthworks s aplikací Earthworks se snadno naučíte "za pochodu". Aplikace nabízí barevnou 3D grafiku, přirozené interakce, ovládání gesty a intuitivní funkce, které si lze snadno osvojit. Díky volně volitelným a konfigurovatelným pohledům lze rozhraní optimálně přizpůsobit požadavkům operátora.  Uživatel si může vybrat z různých typů pohledů, se kterými se mu nejlépe pracuje a dosahuje nejvyšší produktivity.

Řízení UTS pro nejvyšší přesnost i bez satelitního příjmu

Earthworks s aplikací Earthworks se snadno naučíte za běhu. Aplikace nabízí barevnou 3D grafiku, přirozené interakce, ovládání gesty a intuitivní funkce, které se lze naučit. Díky volně volitelným a konfigurovatelným pohledům lze rozhraní optimálně přizpůsobit požadavkům řidiče.  Uživatel si může vybrat perspektivy, se kterými se mu nejlépe pracuje a dosahuje nejvyšší produktivity.

Kromě konfigurace GNSS nabízí společnost Earthworks také určování polohy pomocí univerzální totální stanice. S řízením stroje UTS lze pracovat přesněji, a to zejména v oblastech, kde není satelitní příjem dostupný nebo ideální kvůli vegetaci, horám nebo stavbám. Řízení UTS nabízí také některé užitečné funkce při sledování stroje. Řidič je upozorněn, když je výhled na hranol zakrytý, přesnost UTS již není dostatečná nebo použití UTS již není účelné z důvodu překročení maximální vzdálenosti. V takovém případě může řidič přepnout na jinou, bližší UTS a pokračovat v práci bez přerušení. Konfigurace UTS navíc nabízí podporu výkyvného ramene.

V zobrazení rozšířené reality je živý obraz z přední kamery kombinován s daty návrhu, takže řidič vidí 3D data návrhu v reálném prostředí na displeji. Konstrukce povrchu se zobrazuje jako povrch s mřížkovými čarami, takže řidič může z kabiny vidět hranice, složité tvary, detaily i body a další 3D konstrukce. Kombinace plánu s živým náhledem na pracovní prostor poskytuje řidiči dobrou orientaci, pomáhá mu vyhnout se chybám a v konečném důsledku přispívá ke zvýšení produktivity.

Nový 3D automat pro rypadla výrazně usnadňuje práci řidiče. Poloautomatický režim provozu lze použít pro pokládku hladkých, rovných nebo svažitých povrchů a řidič musí pouze ručně ovládat tyč rypadla. Výložník a lžíce rýpadla jsou ovládány automatickým systémem. Vysoká přesnost znamená méně přepracování, a tím i značné úspory času a nákladů. Díky automatickému systému je možné zvýšit produktivitu až o 40 %.

Earthworks je první automatický systém na světě, který lze dodatečně namontovat na rýpadla, která nemají řídicí systém stroje.

Nový 3D automat pro rypadla výrazně usnadňuje práci řidiče. Poloautomatický režim provozu lze použít pro pokládku hladkých, rovných nebo svažitých povrchů a řidič musí pouze ručně ovládat tyč rypadla. Výložník a lžíce rýpadla jsou ovládány automatickým systémem. Vysoká přesnost znamená méně přepracování, a tím i značné úspory času a nákladů. Díky automatickému systému je možné zvýšit produktivitu až o 40 %.

Earthworks je první automatický systém na světě, který lze dodatečně namontovat na rýpadla, která nemají řídicí systém stroje.

Aplikace

S novou verzí Earthworks 1.7 společnost Trimble automatizovala ovládání tiltrotátoru.

  • Při použití tiltrotátorů na rýpadle vidí řidič polohu a orientaci lžíce bez ohledu na otáčení.
  • Řidič rozpozná výšku i polohu břitu lžíce v modelu terénu.
  • Díky automatizaci rotátoru mohou řidiči pracovat ještě intuitivněji a rychleji než dříve.
  • To platí zejména při vytváření složitých tvarů terénu, kde má použití tiltrotátoru smysl.

Možnosti konfigurace pro rypadla

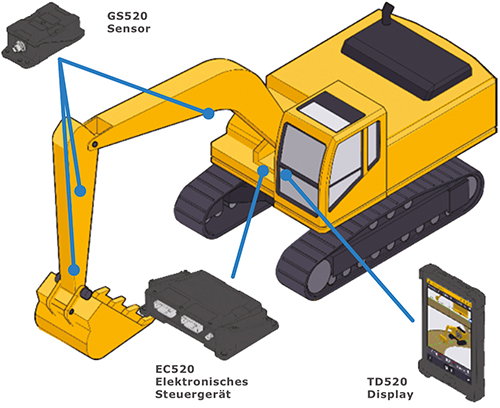

Základní systém

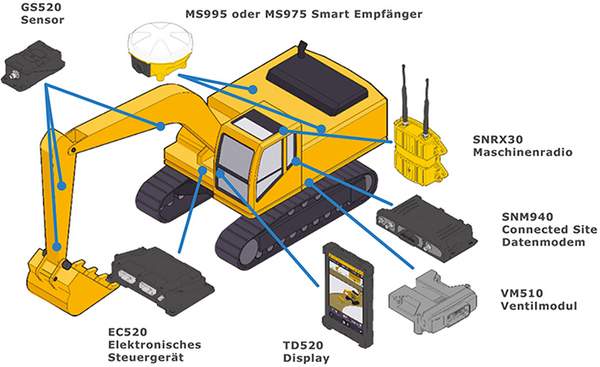

Duální GNSS systém

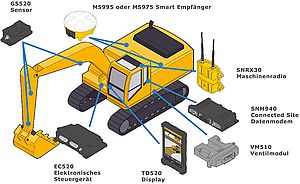

Automatický systém

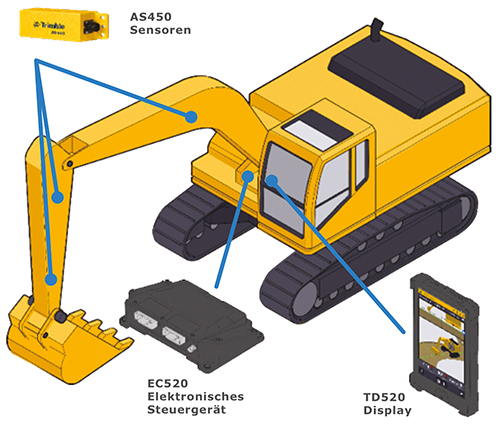

Upgrade ze systému Trimble GCS900

Trimble GNSS přijímač

Přijímače GNSS společnosti Trimble umožňují přesné určení polohy a přesnou implementaci modelů terénu.

Přijímač MS975 je cenově výhodný přijímač GNSS pro vysoce přesné polohování stroje, který se montuje na kabinu obsluhy. MS975 má stejné technické vlastnosti jako strojní přijímač MS995, ale není vhodný pro montáž na nástroj.


Odesláním kontaktního formuláře souhlasíte s tím, že Vaše osobní údaje budou použity ke zpracování Vaší žádosti (další informace a pokyny najdete v Zásadách ochrany osobních údajů).



Všechna pole označená * jsou povinná.



Přijímač MS995 je chráněn před nárazy a vibracemi díky obzvláště vysoké ochraně proti vibracím a je určen pro použití na strojním nářadí dozérů a grejdrů.

MS995 sleduje nejnovější signály GPS a GLONASS a je vybaven nejnovější technologií zpracování dat RTK společnosti Trimble. Nabízí rychlejší inicializaci systému v případě ztráty satelitního připojení a také lepší příjem v blízkosti pokrytí díky kombinovanému určování polohy pomocí GPS a GLONASS.


Odesláním kontaktního formuláře souhlasíte s tím, že Vaše osobní údaje budou použity ke zpracování Vaší žádosti (další informace a pokyny najdete v Zásadách ochrany osobních údajů).



Všechna pole označená * jsou povinná.



Přijímač MS955 je navržen jako modulární systém GNSS. Systém se skládá z antény pro příjem satelitů a počítačové jednotky MS955 pro určování polohy ze satelitních signálů.

Vysoce kvalitní počítačová jednotka je trvale instalována na stroji a připojena k řídicímu systému. Přijímač je tedy chráněn uvnitř stroje, pouze anténa je namontována na vnější straně stroje.

Díky kombinaci přijímačů GNSS Trimble MS955 a antén pro řízení strojů Trimble Zephyr Model3 Rugged nabízí systém Trimble Earthworks další možnost instalace.

Pro mnoho modelů strojů je již k dispozici pevná instalační varianta řídicího systému GNSS. Zda je tato možnost doporučena i pro vaše požadavky a stroje, můžete rychle zjistit při diskusi s kontaktní osobou společnosti SITECH.


Odesláním kontaktního formuláře souhlasíte s tím, že Vaše osobní údaje budou použity ke zpracování Vaší žádosti (další informace a pokyny najdete v Zásadách ochrany osobních údajů).



Všechna pole označená * jsou povinná.
